Bakit Nakadepende ang Kaligtasan ng Iyong Solar Array sa Pagpili ng Tamang Photovoltaic DC Fuse

2025-11-18 0 Mag-iwan ako ng mensahe

Saang solar power plant ka papasok, aling commercial inverter cabinet ang bubuksan mo, o aling residential rooftop photovoltaic system ang iyong susuriin, makakakita ka ng madalas na hindi napapansin ngunit mahalagang bahagi: angPhotovoltaic DC fuse. Isang hindi nararapatPhotovoltaic DC fusehindi lamang malalagay sa panganib ang kaligtasan kundi maging sanhi din ng malaking pagkalugi sa pananalapi. Ano ang dahilan kung bakit kailangang-kailangan ang maliit na device na ito? Bakit patuloy na pinipili ng mga ekspertoZhenghaomga piyus? Sabay-sabay nating ibunyag ang mga misteryo nito.

Mga Natatanging Hamon

Hindi tulad ng alternating current (AC) na ginagamit mo sa iyong tahanan, ang mga solar panel ay bumubuo ng direktang kasalukuyang (DC). Ang DC na ito ay may natatangi at potensyal na mapanganib na mga katangian:

1. Patuloy na Boltahe at Mataas na Agos: Lalo na sa ilalim ng malakas na sikat ng araw, ang mga circuit ng DC ay tumatakbo nang malapit sa kanilang pinakamataas na boltahe. Hindi tulad ng AC, ang isang maikling circuit ay hindi nawawala sa susunod na zero-crossing point; ang resultang arko ay maaaring tumagal nang mas matagal at makabuo ng mga temperatura na sapat upang matunaw ang metal at magdulot ng sunog.

2. Mababang Source Impedance: Ang mga solar panel ay may napakababang panloob na resistensya. Kapag nangyari ang isang maikling circuit, ang isang malaking surge current ay nabuo halos kaagad. Kung walang proteksyon sa mabilis na pagtugon, maaaring masunog kaagad ang mga cable at connector.

3. Mga Kumplikadong Array: Ang mga solar panel na konektado sa serye ay bumubuo ng matataas na boltahe (karaniwang 600V, 1000V, o 1500V DC). Ang pagprotekta sa bawat panel o array ay nangangailangan ng coordinated, maaasahan, at mataas na boltahe na piyus sa combiner box.

Ito ang eksaktong dahilan kung bakit hindi ligtas na maprotektahan ng mga karaniwang AC piyus ang mga DC solar circuit; kulang sila ng espesyal na disenyo na kinakailangan upang epektibong mapatay ang tuluy-tuloy na mataas na boltahe na mga arko ng DC. TangingMga piyus ng Photovoltaic DCna sadyang idinisenyo para sa photovoltaic power generation ay nagtataglay ng disenyo ng engineering at mahigpit na pagsubok na kinakailangan upang magawa ang gawaing ito.

Layunin ng isang Photovoltaic DC Fuse

Ang pangunahing layunin ngphotovoltaic DC piyusay simple: upang ihiwalay ang mga pagkakamali bago dumating ang sakuna. Sa partikular, pinoprotektahan nila laban sa dalawang pangunahing panganib:

1. Short Circuit: Ang mga short circuit na dulot ng pagkasira ng linya, pagkasira ng koneksyon, pagpasok ng moisture, pagkasira ng rodent, pagkasira ng bahagi, o hindi tamang pag-install ay lumilikha ng isang mababang-resistance na landas, na humahantong sa isang malaki, hindi nakokontrol na kasalukuyang pag-akyat. Ang mga photovoltaic DC fuse ay agad na nakakakita ng labis na karga na ito at natutunaw ang kanilang mga panloob na bahagi, na ligtas na nadidiskonekta ang circuit at pinipigilan ang pinsala sa itaas ng agos (mga panel, mga inverters) at pababa (mga natunaw na linya, mga apoy).

2. Reverse Current: Kapag nabigo ang isang string sa isang malaking parallel system, maaaring mangyari ang reverse current. Ang may sira na panel ay nagsisilbing kasalukuyang absorber, na nagiging sanhi ng normal na circuitry na itulak ang kasalukuyang pabalik sa may sira na panel. Ang reverse current na ito ay maaaring magdulot ng sobrang init at permanenteng pinsala sa apektadong panel. Ang madiskarteng pag-install ng photovoltaic DC fuse ay nagsisilbing isang one-way valve, na humaharang sa reverse current na ito at pinipigilan ang pinsala.

Ang photovoltaic DC fuse ay mga mahalagang proteksiyon na aparato sa solar system:

Mga Kritikal na Placement Point para sa Photovoltaic DC Fuse	Pinoprotektahan Laban	Bunga Nang Walang Proteksyon
Mga Input ng Combiner Box	Overcurrent sa indibidwal na mga string ng panel na pinapapasok sa combiner.	Ang fault sa isang string ay humihila ng mapanirang kasalukuyang mula sa lahat ng parallel na mga string, potensyal na pagprito ng mga cable, mga terminal, ang buong kahon.
Output ng Series Strings	Baliktarin ang kasalukuyang dumadaloy pabalik sa isang faulted string (tulad ng inilarawan sa itaas).	Overheating at permanenteng pinsala sa mga panel sa faulted string. Makabuluhang pagkawala ng kuryente.
Sa pagitan ng String Combiners at Central Inverters	Mga pangunahing short circuit na nagaganap sa kahabaan ng mas malalaking feeder cable o bago ang DC input ng inverter.	Catastrophic arcing sunog panganib kasama unprotected pangunahing DC runs; napakalaki ng proteksyon ng inverter DC.
Inside DC-DC Converters/ Optimizers	Mga panloob na fault sa loob ng power conversion unit.	Kumakalat ang pinsala sa kabila ng converter, na posibleng makaapekto sa iba pang mga bahagi o circuit. Panganib sa sunog.
Mga String ng Baterya sa DC-Coupled System	Mga short circuit sa loob ng mataas na kapasidad, mataas na enerhiya na mga bangko ng baterya.	Ang hindi makontrol na paglabas na humahantong sa posibleng thermal runaway, sunog, pagsabog.

1. Gumagamit ang aking AC system ng mga karaniwang piyus, bakit hindi ko magagamit ang mga piyus na ito upang direktang protektahan ang aking mga solar panel?

Hinding-hindi. Ang mga karaniwang AC piyus ay sinusuri lamang para sa mga AC circuit. Ang pisika ng pag-aalis ng mga DC arc (lalo na sa ilalim ng matataas na boltahe na karaniwan sa mga solar system) ay mas kumplikado. Ang mga AC arc ay pinapatay ang kanilang mga sarili sa boltahe na zero-crossing point, 100 hanggang 120 beses bawat segundo. DC arcs, gayunpaman, ay walang ganitong extinguishing point; patuloy silang nasusunog nang marahas, na humahantong sa sobrang pag-init, pagsabog, at maging ng sunog. Ang mga photovoltaic DC fuse ay na-certify at espesyal na idinisenyo gamit ang mga natatanging arc-extinguishing chamber at materyales upang ligtas na matakpan ang tuluy-tuloy na mataas na boltahe na DC arc sa loob ng millisecond.

2. Paano ko malalaman kung anong amperage rating ang dapat kong piliin para sa aking photovoltaic DC fuse?

Ang detalye ng fuse ay dapat matukoy batay sa partikular na kasalukuyang circuit na pinoprotektahan nito. Nangangailangan ito ng mga kalkulasyon: Tukuyin ang string/panel short-circuit current (Isc): Sa ilalim ng Standard Test Conditions (STC), hanapin ang maximum na Isc rating para sa panel o string.

Paglalapat ng margin sa kaligtasan: Inirerekomenda ng pinakamahusay na kasanayan ang pagtatakda ng mga rating ng fuse sa 125% hanggang 150% ng Isc (interruptible current distribution). (Halimbawa, kung ang Isc ng string ay 10A, ang fuse ay dapat na 12A o 15A). Nagbibigay ito ng margin para sa mga pagkakaiba-iba sa normal na kasalukuyang operating habang tinitiyak na maaari nitong mapaglabanan ang mga agos ng fault na lampas sa normal na kasalukuyang operating. Palaging sumangguni sa manwal sa pag-install, pambansang mga de-koryenteng code (NEC, IEC), at mga detalye ng downstream na kagamitan (combiner box, inverters)—karaniwang tinutukoy nito ang mga kinakailangang rating ng fuse. Ang mga under-rated na piyus ay maaaring humantong sa mga maling suntok, habang ang mga over-rated na piyus ay mapanganib at lumalabag sa mga detalye.

3. Pumutok ang fuse ko. Ano ang mga karaniwang sanhi?

Ang pumutok na fuse ay nagpapahiwatig na natapos na nito ang kritikal na paggana nito. Kabilang sa mga karaniwang sanhi ang: Mga short circuit fault: nasirang cable insulation, maluwag na connectors na nagdudulot ng arcing, terminal insulation failure, pisikal na pinsala sa wiring o equipment, at internal component failure.

Malubhang Overload: Ang kasalukuyang ay tuloy-tuloy at makabuluhang lumampas sa kasalukuyang na-rate ng fuse (ito ay hindi gaanong karaniwan kaysa sa isang maikling circuit, ngunit maaaring mangyari kung ang mga kable o bahagi ay masyadong maliit ang laki; gayunpaman, ang aparato ng proteksyon ng circuit ay dapat na unang mag-trip).

Maling Pag-ihip: Bagama't bihira ang maling pag-ihip ng mga de-kalidad na piyus, maaari itong mangyari kung ang mga detalye ng fuse ay bahagyang off, ang pagganap ay nasira dahil sa pagtanda/matinding kapaligiran, ang mga mahihirap na koneksyon ay nagdudulot ng sobrang init ng mga terminal ng fuse holder, o may mga depekto sa pagmamanupaktura.

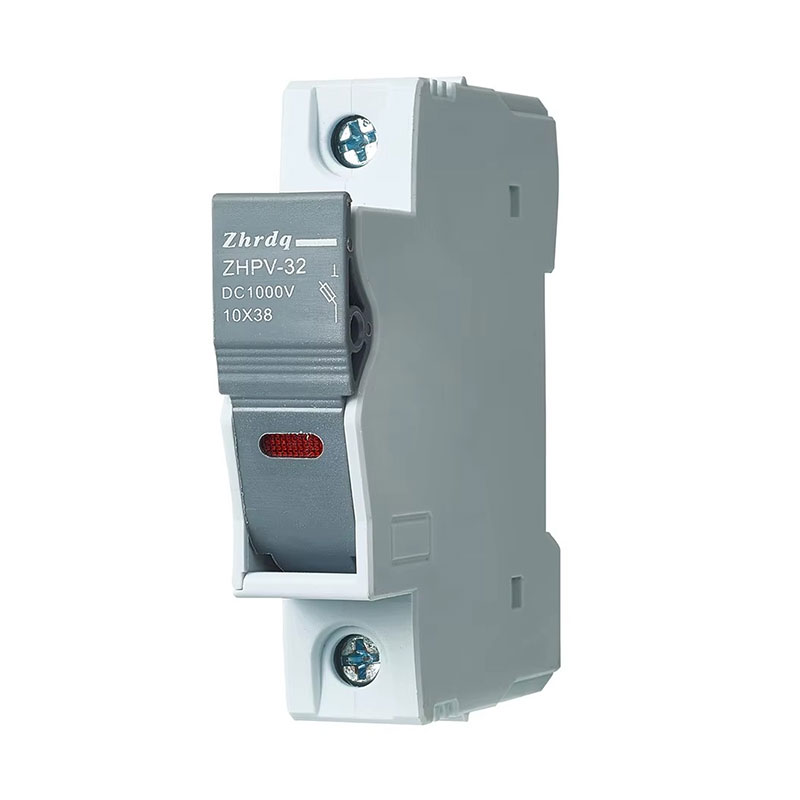

Photovoltaic DC Fuse

Maaaring gumana nang panandalian ang iyong solar array nang walang wastong sukat at certifiedphotovoltaic DC piyus, ngunit ang ibig sabihin ng "operasyon" ay higit pa sa pagbuo ng kuryente; nangangahulugan ito ng maaasahan at ligtas na operasyon para sa mga darating na dekada. Ang bawat combiner box at bawat string ng mga cable ay maaaring maging isang punto ng pagkabigo, na posibleng hindi gumagana sa ilalim ng mga partikular na kundisyon. Ang paggamit ng mga substandard na piyus o pag-bypass sa proteksyon ay hindi isang shortcut kundi isang hindi katanggap-tanggap na panganib sa mga technician, ari-arian, at iyong pamumuhunan.

Nagfuse si Zhenghaokumakatawan sa kaligtasan ng engineering. Ginawa sa mahigpit na mga pamantayan at napatunayan sa malupit na mga kapaligiran sa mundo, nagbibigay sila ng kritikal na mabilis na pagtugon, mataas na kapasidad na proteksyon na kinakailangan ng mga modernong photovoltaic system.
