3 Pole Fuse Switch Disconnector 100A 690V DIN Rail

Ang ZHENGRONG HR17-100 fuse switch disconnector ay isang compact, propesyonal na switching at protection device para sa mababang boltahe na three-phase distribution. Pinagsasama nito ang mga function ng load switch, isolating switch at short-circuit protection sa iisang unit, binabawasan ang mga bahagi at pinapasimple ang panel wiring.

Pinoprotektahan ng 3-pol na disenyo ang lahat ng tatlong yugto ng circuit. Ito ay may rating na 100A sa 690V at sumusunod sa GB/T 14048.3-2017, na minarkahan bilang fuse-switch-disconnector bawat karaniwang nomenclature.

Disenyo at Operasyon

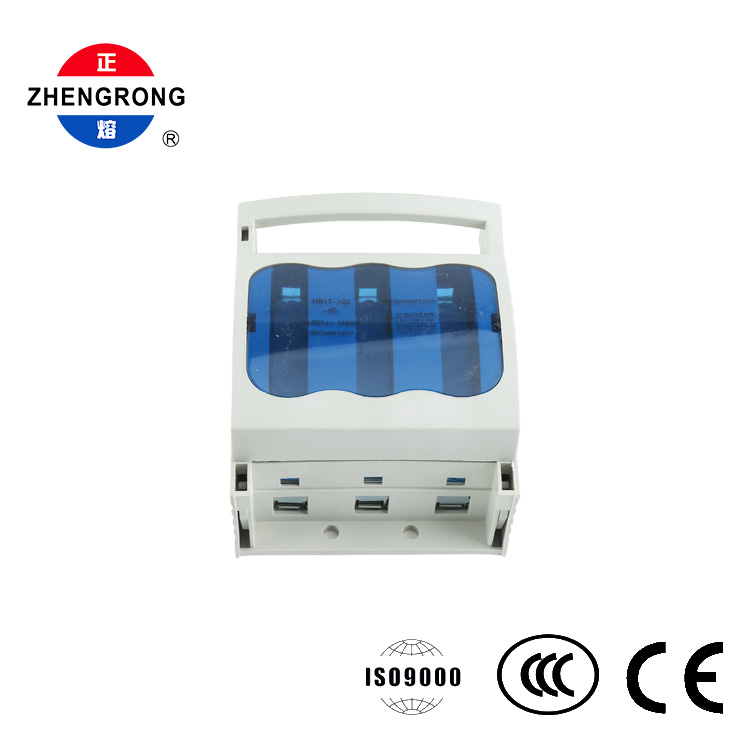

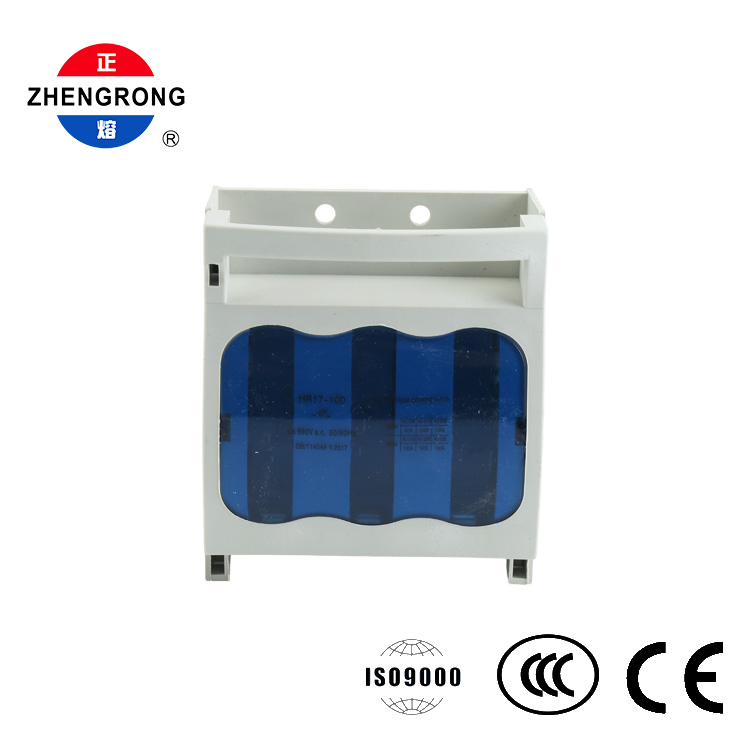

Ang unit ay binubuo ng isang base at isang nabubuksan na itaas na takip na may pinagsamang pahalang na hawakan sa itaas. Ang hawakan ay nagbibigay ng kumportableng pagkakahawak para sa manu-manong paggawa/pagputol ng operasyon, habang ang translucent na asul na bintana sa takip ay nagbibigay-daan sa mga operator na suriin ang kondisyon ng fuse sa isang sulyap nang hindi binubuksan ang unit.

Ang takip na istilo ng drawer ay bubukas para sa mabilis na inspeksyon at pagpapalit ng fuse. Ang pabahay ay hinulma mula sa reinforced flame-retardant engineering plastic (nylon o PBT grade) na may reinforcing ribs para sa mataas na mechanical strength, insulation at heat resistance.

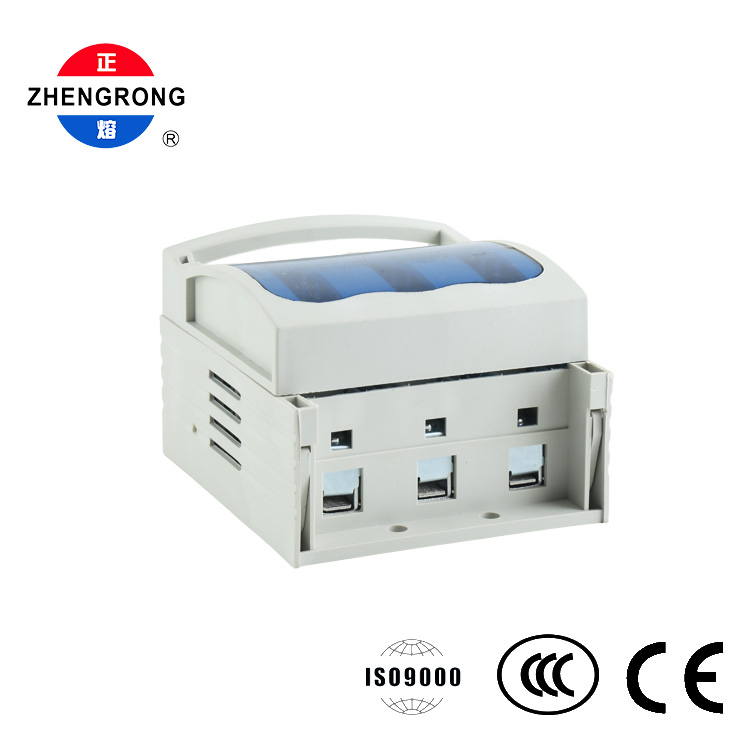

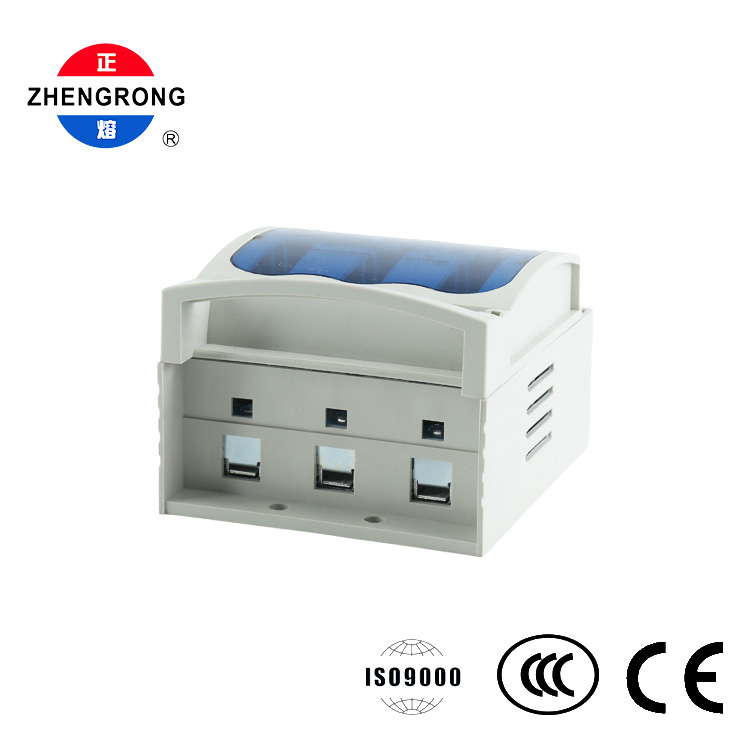

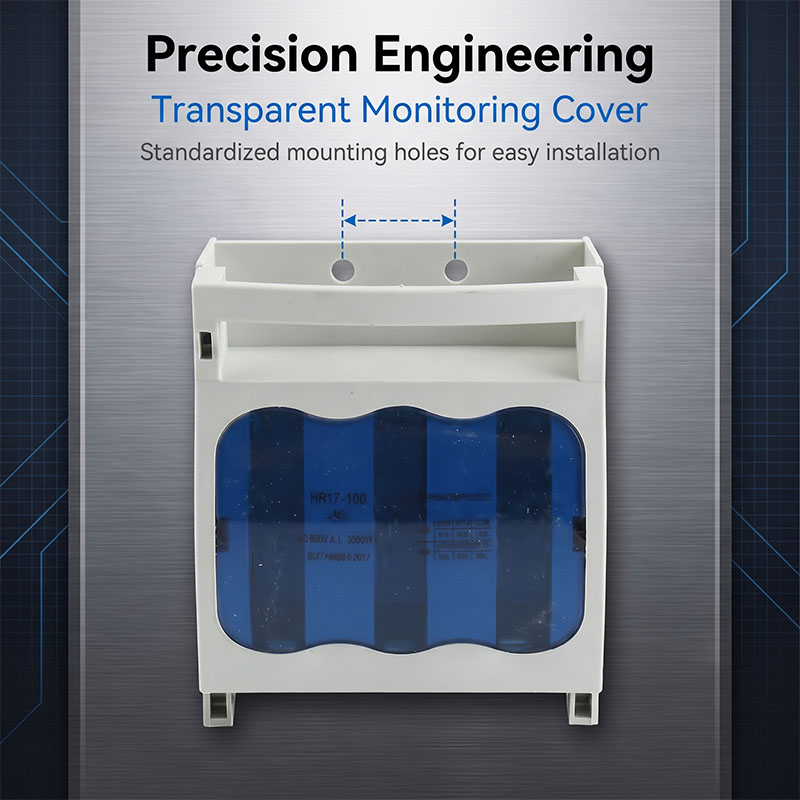

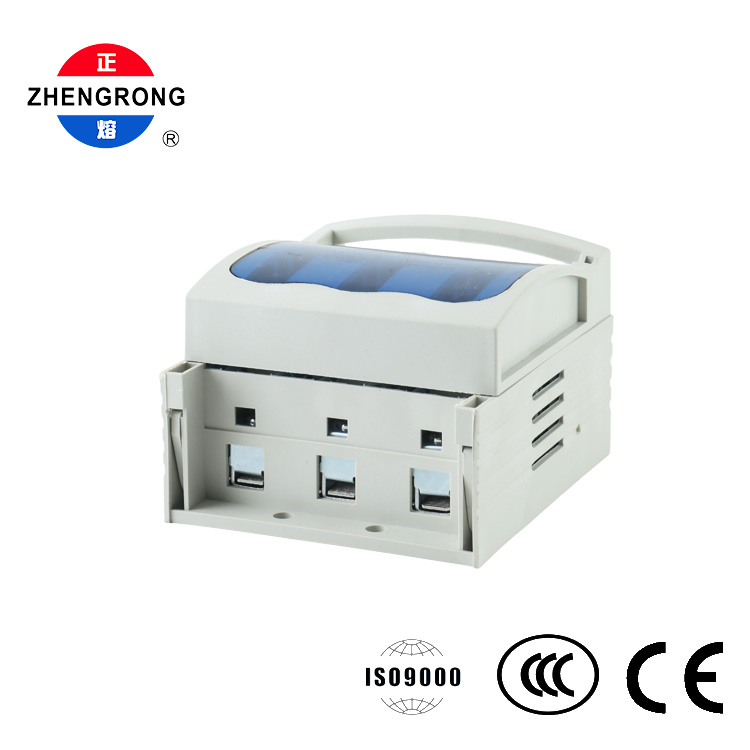

Ginagawa ang pag-wire sa pamamagitan ng tatlong terminal sa ibaba na may mga koneksyon sa screw-clamp para sa secure at madaling maintenance na pag-aayos ng cable. Para sa pag-install, nag-aalok ang base ng dalawang opsyon: mga side clip para sa karaniwang 35mm DIN rail mounting, o dalawang circular screw hole sa base plate para sa direktang pag-aayos sa cabinet mounting plate. Ang mga side slot at latches ay nagbibigay-daan din sa side-by-side mounting o pagdaragdag ng mga auxiliary contact.

Mga tampok

3-in-1 na function

● — load switching, isolation at short-circuit na proteksyon sa isang compact unit.

3-pol na tatlong-phase na proteksyon

● — sabay-sabay na proteksyon ng lahat ng phase para sa tatlong-phase load.

Nakikitang break isolation

● — malinaw na disconnection point kapag bukas, tinitiyak ang ligtas na pagpapanatili at emergency shutdown.

Maliwanag na asul na bintana

● — nakikita ang kondisyon ng fuse sa isang sulyap nang hindi binubuksan ang takip.

Uri ng drawer na hawakan

● — malawak na pahalang na grip para sa kumportable, maaasahang manual switching.

Mga opsyon sa dual mounting

● — 35mm DIN rail clip o screw fixing para sa flexible installation.

Reinforced flame-retardant housing

● — nylon/PBT engineering plastic na may ribs para sa mataas na lakas, pagkakabukod at paglaban sa init.

I-secure ang mga terminal ng screw-clamp

● — maaasahang mga kable na may madaling pag-access sa pagpapanatili.

Napapalawak na disenyo

● — Sinusuportahan ng mga side slot at latches ang magkatabing pag-mount at mga auxiliary contact.

Sertipikado ang kalidad

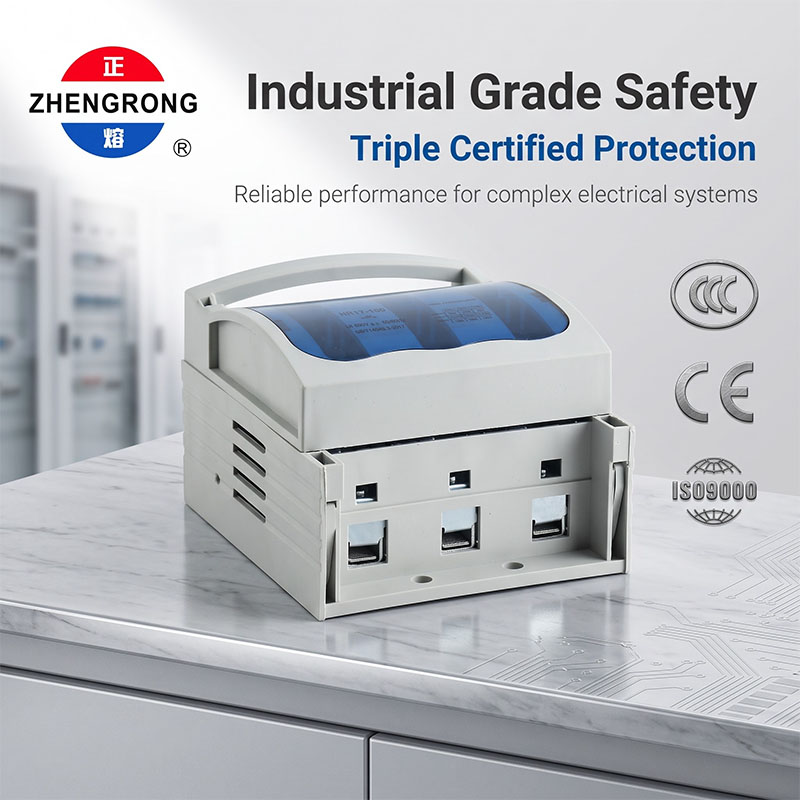

● — sumusunod sa GB/T 14048.3-2017; ISO9000, CCC at CE certified.

● Mga factory power distribution box at control cabinet

● Mga pangunahing panel ng pamamahagi at proteksyon ng branch-circuit sa mga komersyal na gusali

● Power disconnection at short-circuit na proteksyon para sa mga motor at transformer

● Mga sistema ng pamamahagi ng mababang boltahe sa mga industriyal na halaman

● Mga sentro ng kontrol ng motor

● Maintenance isolation at emergency switching

● Mga tagabuo ng panel, mga de-koryenteng kontratista at mga koponan sa pagpapanatili ng halaman
