3 Pole Fuse Switch Disconnector 400A 690V

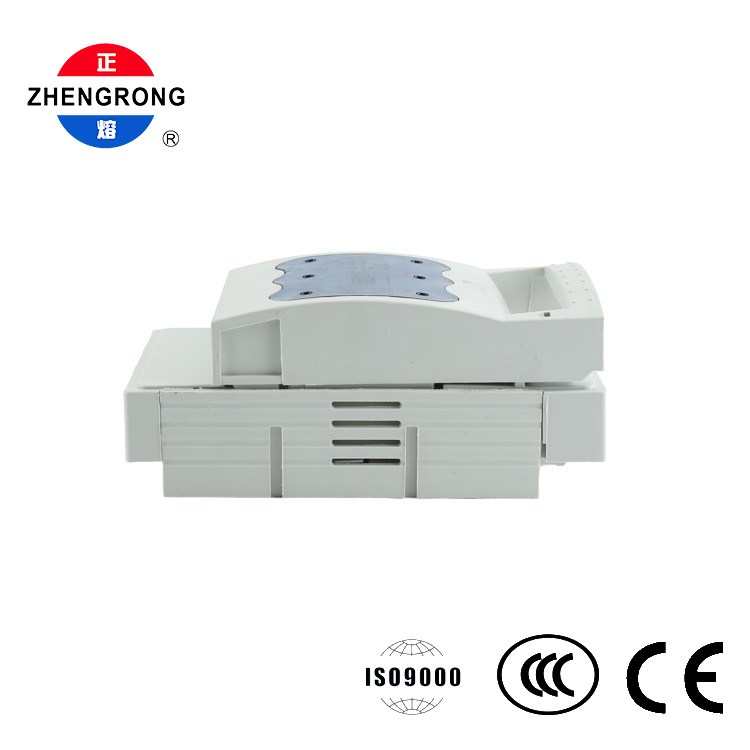

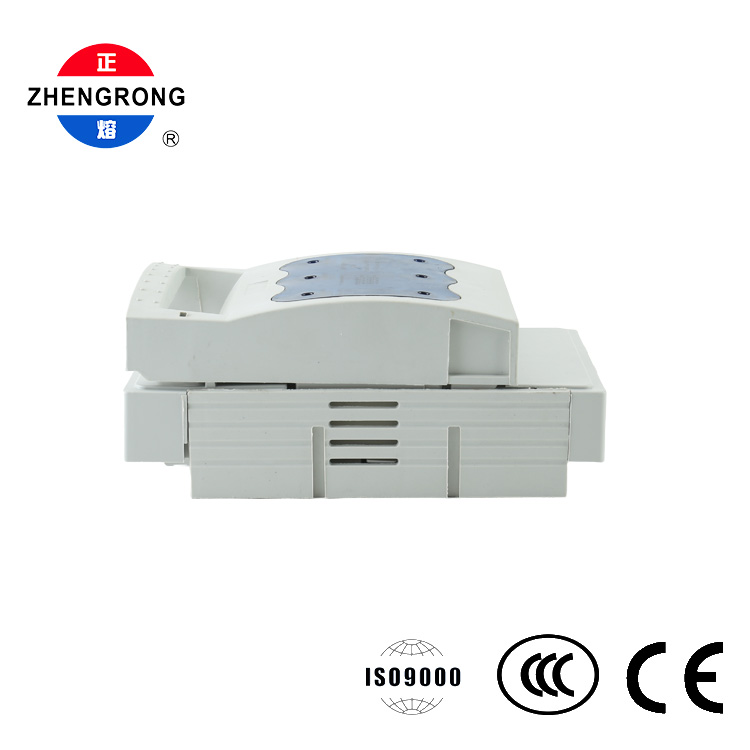

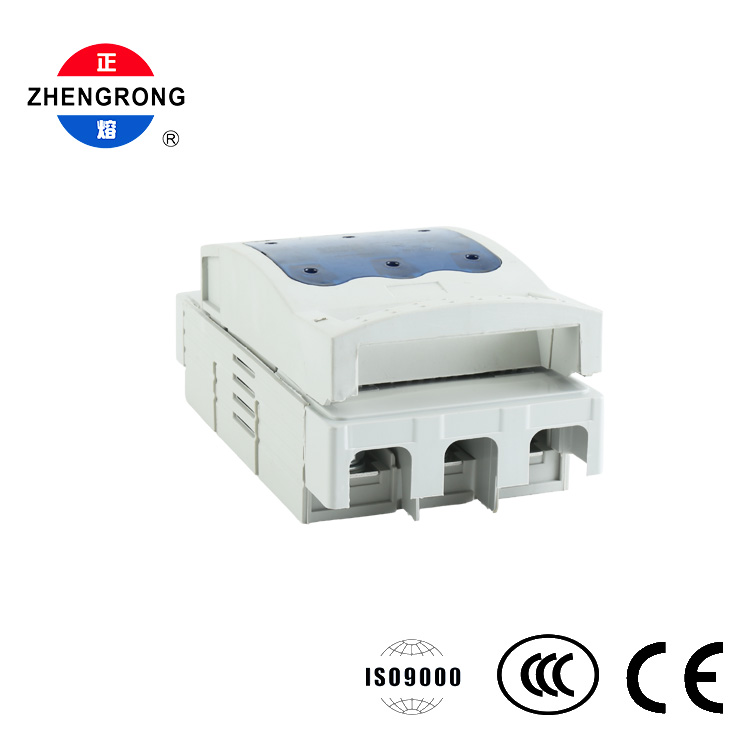

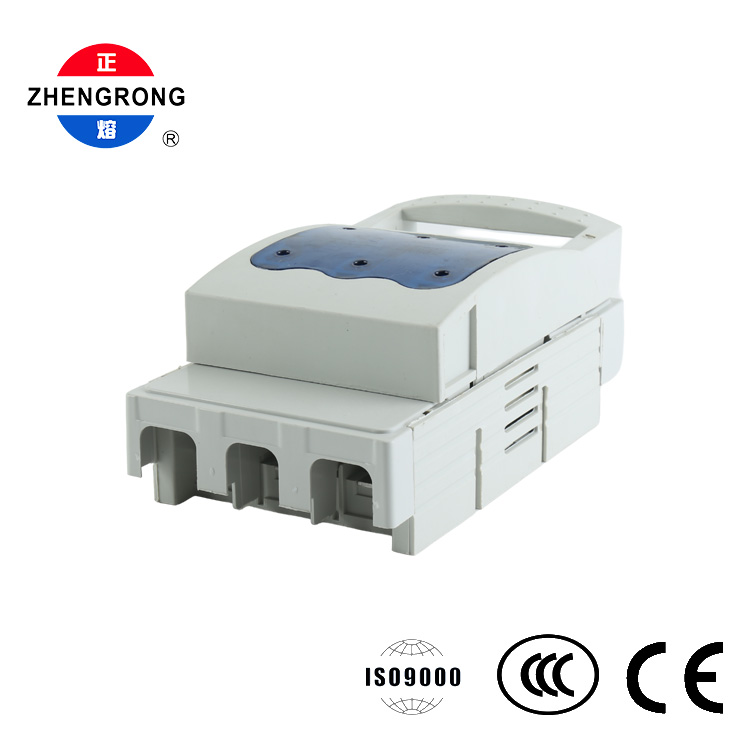

Ang ZHENGRONG HR17-400 fuse switch disconnector ay isang heavy-duty na unit na idinisenyo para sa high-current low-voltage three-phase distribution. Pinagsasama nito ang mga function ng load switch, isolating switch at short-circuit protection sa isang device, pinoprotektahan ang mga cable, motor at iba pang electrical equipment mula sa overload at short-circuit na pinsala. Pinoprotektahan ng 3-pole na disenyo ang lahat ng tatlong phase nang sabay-sabay, na may tatlong independiyenteng posisyon ng fuse at contact assemblies na makikita sa front window. Na-rate na 400A sa 660/690V AC, 50/60Hz, ito ay angkop para sa mga pangunahing circuit at mabibigat na branch circuit sa mga pang-industriyang halaman at komersyal na gusali.

Disenyo at Operasyon

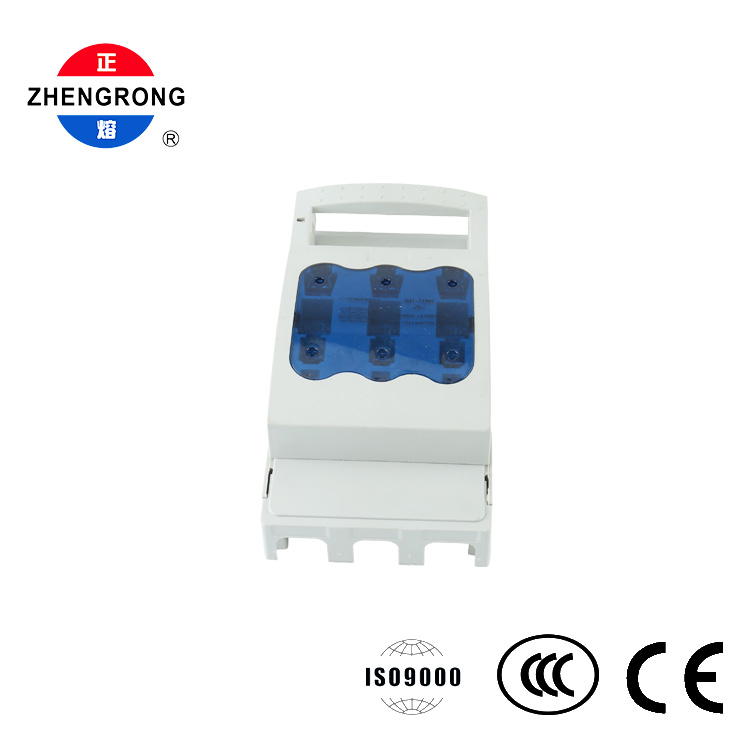

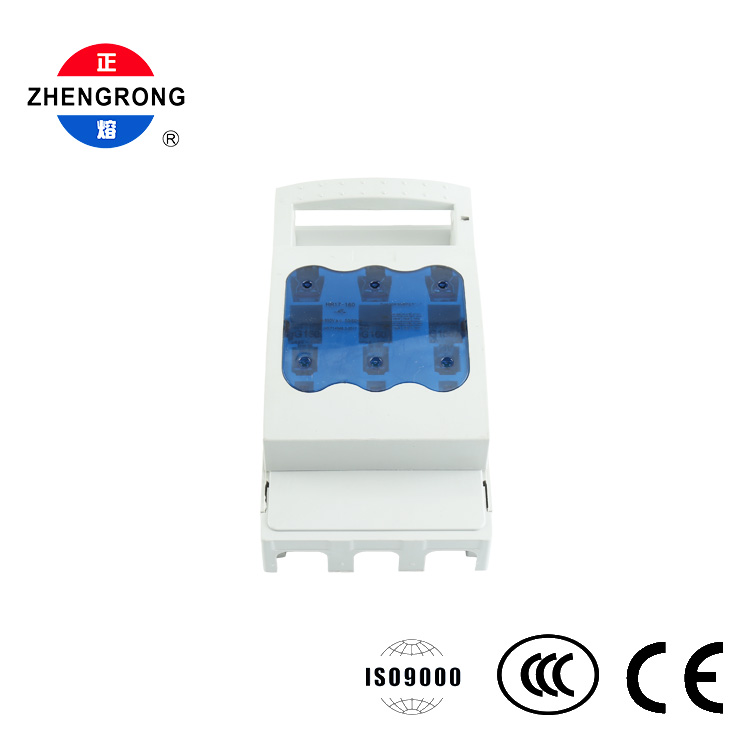

Ang isang malawak na lifting-handle sa itaas ay nagbibigay ng kumportableng manual na operasyon para sa paggawa/pag-break switch. Ang natatanging three-arc translucent blue window ay nagbibigay-daan sa mga operator na suriin ang katayuan ng lahat ng tatlong pole sa isang sulyap nang hindi binubuksan ang unit — pinapabilis ang nakagawiang inspeksyon at blown-fuse detection.

Kapag binuksan, ang disconnector ay bumubuo ng isang malinaw na nakikitang break, na tinitiyak ang ligtas na paghihiwalay sa panahon ng pagpapanatili at emergency shutdown. Ang panloob na fuse base at contact assemblies ay binuo para sa maaasahang mataas na kasalukuyang pagganap.

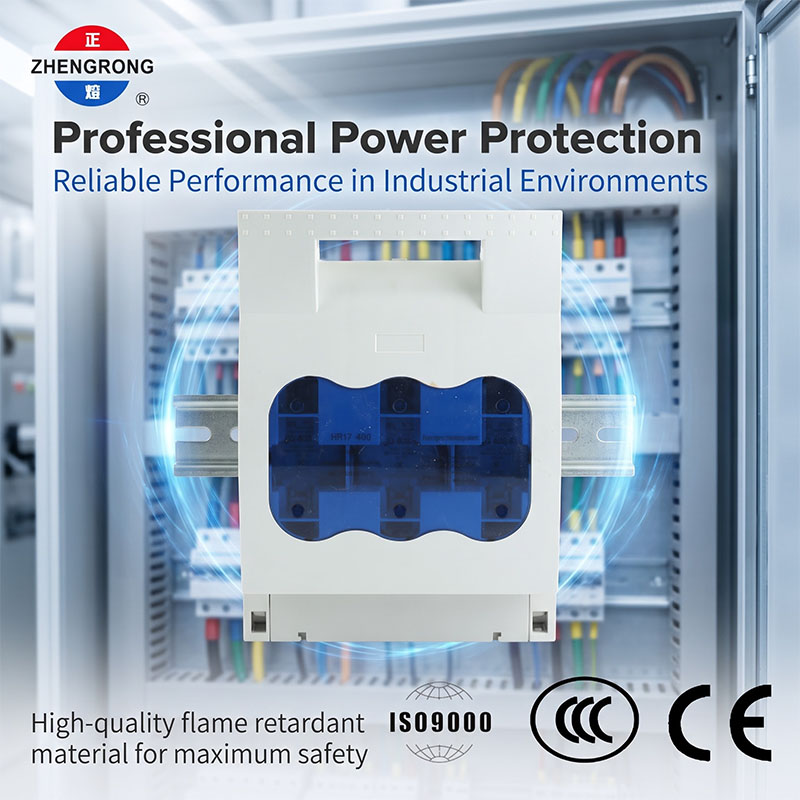

Ang housing ay hinulma mula sa off-white/light-grey flame-retardant engineering plastic (high-strength polyamide/nylon o reinforced grade) na nag-aalok ng mahusay na insulation, heat resistance at mechanical strength. Ang modular, compact na disenyo ay madaling sumasama sa mga panel ng pamamahagi.

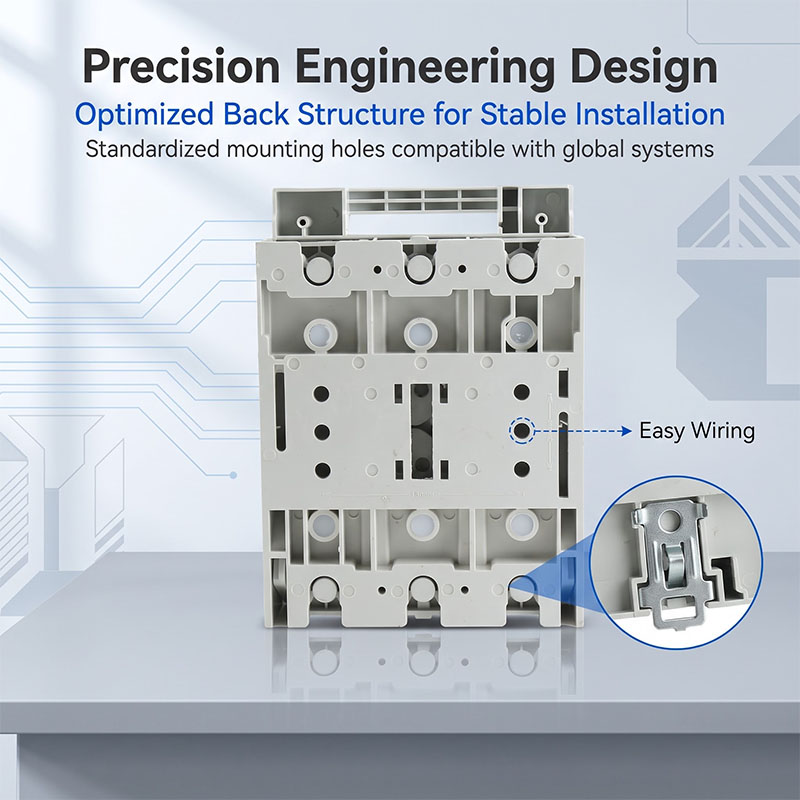

Ang pag-install ay base-fixed: ang mga mounting hole sa magkabilang gilid ng base ay nagbibigay-daan sa secure na pagkakabit sa mga busbar o sa cabinet mounting plate — angkop para sa mga high-current na application sa mga power distribution cabinet.

Mataas na kasalukuyang kapasidad

● — rated 400A para sa mga pangunahing circuit at mabibigat na branch circuit.

Switch + isolation + fuse protection sa isang unit

● — pinagsama-samang pagpapalit ng load, paghihiwalay at proteksyon ng short-circuit, nakakatipid ng espasyo at gastos.

3-pol na tatlong-phase na proteksyon

● — sabay-sabay na proteksyon ng lahat ng tatlong yugto.

Triple-arc na asul na bintana

● — fuse status ng lahat ng tatlong poste na makikita sa isang sulyap nang hindi binubuksan ang unit.

Malawak na nakakataas na hawakan

● — kumportable, maaasahang manual make/break operation.

Nakikitang break isolation

● — malinaw na disconnection point kapag bukas, na tinitiyak ang kaligtasan ng pagpapanatili.

Pabahay na lumalaban sa apoy

● — high-strength engineering plastic na may mahusay na insulation, impact at heat resistance.

Matibay na pag-aayos ng base

● — mga mounting hole para sa secure na pagkakabit sa mga busbar o mounting plates.

50/60Hz compatibility

● — angkop para sa mga pandaigdigang network ng supply.

Sertipikado ang kalidad

● — ISO9000, CCC at CE certified para sa domestic at export market.

Aplikasyon

● Mga factory power distribution box at control cabinet

● Main at branch circuit sa mga sistema ng pamamahagi ng komersyal na gusali

● Proteksyon ng mga cable, motor at kagamitang elektrikal mula sa sobrang karga at short-circuit

● Mga high-current na low-voltage distribution system

● Mga sentro ng kontrol ng motor

● Maintenance isolation na may nakikitang break

● Mga tagabuo ng panel, mga de-koryenteng kontratista at mga koponan sa pagpapanatili ng halaman
